ExPL-DC elosztó, 1 PV túlfesz.védelem (T2), 1000VDC, MC4, 1string/1MPPT, IP65

ExPL-DC..-1T elosztók általános ismertetése

PV túlfeszültség-védelem földeletlen DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

II. (T2) osztályú túlfeszlevezető

Földeletlen DC rendszerhez

max. 500 és 1000 V DC

 1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

1 db II. (T2) osztályú túlfeszültség-levezető

Földeletlen DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DC..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T2), 1000VDC, Kábeles MC4, 1string/1MPPT, IP65

ExPL-DC..-1T elosztók általános ismertetése

PV túlfeszültség-védelem földeletlen DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

II. (T2) osztályú túlfeszlevezető

Földeletlen DC rendszerhez

max. 500 és 1000 V DC

 1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

1 db II. (T2) osztályú túlfeszültség-levezető

Földeletlen DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DC..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T2), 1000VDC, közvetlen csatlakozás, 1string/1MPPT, IP65

ExPL-DC..-1T elosztók általános ismertetése

PV túlfeszültség-védelem földeletlen DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

II. (T2) osztályú túlfeszlevezető

Földeletlen DC rendszerhez

max. 500 és 1000 V DC

 1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

1 db II. (T2) osztályú túlfeszültség-levezető

Földeletlen DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DC..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, földelt DC, 1 PV túlfesz.védelem (T2), 1000VDC, MC4, 1string/1MPPT, IP65

ExPL-DC..fd-1T elosztók általános ismertetése

PV túlfeszültség-védelem földelt DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

II. (T2) osztályú túlfeszlevezető

Földelt DC kábelezésű rendszerhez

max. 500 és 1000 V DC

1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

1 db II. (T2) osztályú túlfeszültség-levezető

Földelt DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Olyan napelemes rendszerek túlfeszültség-védelméhez, melyeknél előírás a DC oldal egyik vezetőjének ('+' vagy '-') földelése pl. egyes vékonyréteg napelemek alkalmazásánál

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DCfd..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, földelt DC, 1 PV túlfesz.védelem (T2), 1000VDC, Kábeles MC4, 1string/1MPPT, IP65

ExPL-DC..fd-1T elosztók általános ismertetése

PV túlfeszültség-védelem földelt DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

II. (T2) osztályú túlfeszlevezető

Földelt DC kábelezésű rendszerhez

max. 500 és 1000 V DC

1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

1 db II. (T2) osztályú túlfeszültség-levezető

Földelt DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Olyan napelemes rendszerek túlfeszültség-védelméhez, melyeknél előírás a DC oldal egyik vezetőjének ('+' vagy '-') földelése pl. egyes vékonyréteg napelemek alkalmazásánál

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DCfd..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, földelt DC, 1 PV túlfesz.védelem (T2), 1000VDC, közvetlen csatlakozás, 1string/1MPPT, IP65

ExPL-DC..fd-1T elosztók általános ismertetése

PV túlfeszültség-védelem földelt DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

II. (T2) osztályú túlfeszlevezető

Földelt DC kábelezésű rendszerhez

max. 500 és 1000 V DC

1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

1 db II. (T2) osztályú túlfeszültség-levezető

Földelt DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Olyan napelemes rendszerek túlfeszültség-védelméhez, melyeknél előírás a DC oldal egyik vezetőjének ('+' vagy '-') földelése pl. egyes vékonyréteg napelemek alkalmazásánál

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DCfd..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T1/T2), 1000VDC, MC4, 2string/1MPPT, IP65

Átvezető csatlakozással

ExPL-DC..-1Ts2 elosztók általános ismertetése

PV túlfeszültség-védelem földeletlen DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

Átvezető csatlakozással a túlfeszültséglevezető a tokozaton belül csatlakozik a string aktív vezetőire az egyvonalas sémarajz szerint.

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

I+II. (T1/T2) osztályú túlfeszlevezető

Földeletlen DC rendszerhez

max. 500 és 1000 V DC

 1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

2 string közösített csatlakozásával

1 db I+II. (T1/T2) osztályú túlfeszültség-levezető

Földeletlen DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DC..-1Ts2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T2), 1000VDC, MC4, 1string/1MPPT, IP65 Átvezető csatlakozással ExPL-DC..-1T elosztók általános ismertetése PV túlfeszültség-védelem földeletlen DC rendszerekhez Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető Átvezető csatlakozással a túlfeszültséglevezető a tokozaton belül csatlakozik a string aktív vezetőire az egyvonalas sémarajz szerint. A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez. Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak. Főbb jellemzők: II. (T2) osztályú túlfeszlevezető Földeletlen DC rendszerhez max. 500 és 1000 V DC 1 MPPT Kül- és beltéri alkalmazás UV- és hőálló, IP65 tokozás Plug ’n’ Power csatlakozási technológia MSZ 2364 / HD 60364-7-712:2006 és OTSZ 5.0 irányelveknek megfelelő kialakítás Műszaki paraméterek: 1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme 1 db II. (T2) osztályú túlfeszültség-levezető Földeletlen DC oldalú rendszerekhez Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány) Alkalmazási példák: Az inverter adott MPPT bemenetének túlfeszültség-védelme közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve, a napelemekhez közel kültéren beépítve, az épület belépési pontja közelében elhelyezve Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal Az ExPL-DC..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál: A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását ,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T2), 1000VDC, MC4, 2string/1MPPT, IP65

Átvezető csatlakozással

ExPL-DC..-1Ts2 elosztók általános ismertetése

PV túlfeszültség-védelem földeletlen DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

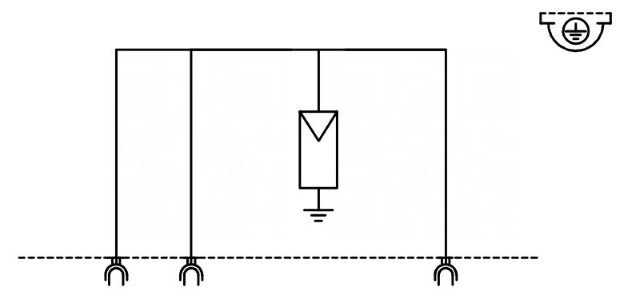

Átvezető csatlakozással a túlfeszültséglevezető a tokozaton belül csatlakozik a string aktív vezetőire az egyvonalas sémarajz szerint.

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

II. (T2) osztályú túlfeszlevezető

Földeletlen DC rendszerhez

max. 500 és 1000 V DC

 1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

2 string közösített csatlakozásával

1 db II. (T2) osztályú túlfeszültség-levezető

Földeletlen DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DC..-1Ts2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T1/T2), 1000VDC, MC4, 1string/1MPPT, IP65 Átvezető csatlakozással ExPL-DC..-1T elosztók általános ismertetése PV túlfeszültség-védelem földeletlen DC rendszerekhez Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető Átvezető csatlakozással a túlfeszültséglevezető a tokozaton belül csatlakozik a string aktív vezetőire az egyvonalas sémarajz szerint. A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez. Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak. Főbb jellemzők: I+II. (T1/T2) osztályú túlfeszlevezető Földeletlen DC rendszerhez max. 500 és 1000 V DC 1 MPPT Kül- és beltéri alkalmazás UV- és hőálló, IP65 tokozás Plug ’n’ Power csatlakozási technológia MSZ 2364 / HD 60364-7-712:2006 és OTSZ 5.0 irányelveknek megfelelő kialakítás Műszaki paraméterek: 1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme 1 db I+II. (T1/T2) osztályú túlfeszültség-levezető Földeletlen DC oldalú rendszerekhez Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány) Alkalmazási példák: Az inverter adott MPPT bemenetének túlfeszültség-védelme közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve, a napelemekhez közel kültéren beépítve, az épület belépési pontja közelében elhelyezve Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal Az ExPL-DC..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál: A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását ,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T2), 1000VDC, MC4, 2string/1MPPT, IP65 Átvezető csatlakozással ExPL-DC..-1Ts2 elosztók általános ismertetése PV túlfeszültség-védelem földeletlen DC rendszerekhez Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető Átvezető csatlakozással a túlfeszültséglevezető a tokozaton belül csatlakozik a string aktív vezetőire az egyvonalas sémarajz szerint. A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez. Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak. Főbb jellemzők: II. (T2) osztályú túlfeszlevezető Földeletlen DC rendszerhez max. 500 és 1000 V DC 1 MPPT Kül- és beltéri alkalmazás UV- és hőálló, IP65 tokozás Plug ’n’ Power csatlakozási technológia MSZ 2364 / HD 60364-7-712:2006 és OTSZ 5.0 irányelveknek megfelelő kialakítás Műszaki paraméterek: 1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme 2 string közösített csatlakozásával 1 db II. (T2) osztályú túlfeszültség-levezető Földeletlen DC oldalú rendszerekhez Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány) Alkalmazási példák: Az inverter adott MPPT bemenetének túlfeszültség-védelme közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve, a napelemekhez közel kültéren beépítve, az épület belépési pontja közelében elhelyezve Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal Az ExPL-DC..-1Ts2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál: A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását ,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T1/T2), 1000VDC, MC4, 2string/1MPPT, IP65

Átvezető csatlakozással

ExPL-DC..-1Ts2 elosztók általános ismertetése

PV túlfeszültség-védelem földeletlen DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

Átvezető csatlakozással a túlfeszültséglevezető a tokozaton belül csatlakozik a string aktív vezetőire az egyvonalas sémarajz szerint.

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

I+II. (T1/T2) osztályú túlfeszlevezető

Földeletlen DC rendszerhez

max. 500 és 1000 V DC

 1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

2 string közösített csatlakozásával

1 db I+II. (T1/T2) osztályú túlfeszültség-levezető

Földeletlen DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DC..-1Ts2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T1/T2), 1000VDC, MC4, 2string/1MPPT, IP65

Átvezető csatlakozással

ExPL-DC..-1Ts2 elosztók általános ismertetése

PV túlfeszültség-védelem földeletlen DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

Átvezető csatlakozással a túlfeszültséglevezető a tokozaton belül csatlakozik a string aktív vezetőire az egyvonalas sémarajz szerint.

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

I+II. (T1/T2) osztályú túlfeszlevezető

Földeletlen DC rendszerhez

max. 500 és 1000 V DC

 1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

2 string közösített csatlakozásával

1 db I+II. (T1/T2) osztályú túlfeszültség-levezető

Földeletlen DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DC..-1Ts2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV túlfesz.védelem (T1/T2), 1000VDC, MC4, 1string/1MPPT, IP65

Átvezető csatlakozással

ExPL-DC..-1T elosztók általános ismertetése

PV túlfeszültség-védelem földeletlen DC rendszerekhez

Inverterek DC csatlakozásához beköthető tokozott túlfeszültség-levezető

Átvezető csatlakozással a túlfeszültséglevezető a tokozaton belül csatlakozik a string aktív vezetőire az egyvonalas sémarajz szerint.

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

I+II. (T1/T2) osztályú túlfeszlevezető

Földeletlen DC rendszerhez

max. 500 és 1000 V DC

 1 MPPT

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 MPPT vagy közösített több MPPT-vel rendelkező inverterek túlfeszültség-védelme

1 db I+II. (T1/T2) osztályú túlfeszültség-levezető

Földeletlen DC oldalú rendszerekhez

Kábeles MC4 csatlakozás 1 m / 4 mm2 PV-kábellel és szerelt MC4 csatlakozókkal

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek,

MC4 csatlakozók/MC4 kábeles csatlakozók*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Az inverter adott MPPT bemenetének túlfeszültség-védelme

közvetlenül az inverter mellett elheylezve és annak sorkapcsába bekötve,

a napelemekhez közel kültéren beépítve,

az épület belépési pontja közelében elhelyezve

Összetett topológiájú rendszereknél ExPL-DC..-1T kombinálva egyéb pl. ExPL-DC..-1K, ..-1M, ..-1K32s2, ..-2x-1M, ..-1K1T, ..-1M1T stb. elosztókkal

Az ExPL-DC..-1T védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.
