ExPL-DC elosztó, 1 PV szakaszoló-kapcsoló munkaáramú kioldóval, 1000VDC, Plug'n'Power MC4 csatlakozás, 1string/1MPPT, IP65

ExPL-DC..-1K elosztók általános ismertetése

PV szakaszoló-kapcsoló távlekapcsolással

1 vagy több stringes rendszerek stringenkénti távlekapcsolására

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Szakaszoló-kapcsoló a DC oldal távlekapcsolására

Feszültség­csökkenési vagy munkaáramú kioldóval

1 string / 1 MPPT

max. 500 és 1000 V DC

max. 16 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

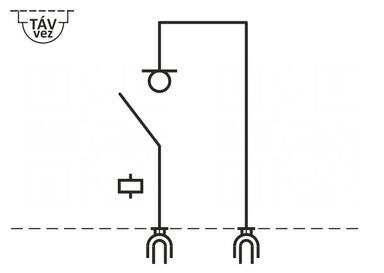

1 string / 1 MPPT helyi és távlekapcsolására

1 db 16 A DC névleges áramú fotovoltaikus szakaszoló-kapcsoló

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

1 string távlekapcsolása akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

Több stringből álló rendszerek stringenkénti távlekapcsolására, amikor a lekapcsolásokat a napelemekhez közel kell elhelyezni, illetve

Több stringből és több épületbe belépési ponttal rendelkező rendszereknél a távlekapcsolások megvalósítására mind kültéren, mind beltéren

Összetett topológiájú rendszereknél ExPL-DC..-1K kombinálva egyéb pl. ExPL-DC..-1K32s2, ..-2x-1K, ..-1K1T, ..-1K32s2-1T stb. elosztókkal

Az ExPL-DC..-1K védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

Az inverter túlfeszültség-védelmének kiépítését

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV szakaszoló-kapcsoló fesz.csökk. kioldóval, 1000VDC, Plug'n'Power MC4 csatlakozás, 1string/1MPPT, IP65

ExPL-DC..-1K elosztók általános ismertetése

PV szakaszoló-kapcsoló távlekapcsolással

1 vagy több stringes rendszerek stringenkénti távlekapcsolására

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Szakaszoló-kapcsoló a DC oldal távlekapcsolására

Feszültség­csökkenési vagy munkaáramú kioldóval

1 string / 1 MPPT

max. 500 és 1000 V DC

max. 16 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 string / 1 MPPT helyi és távlekapcsolására

1 db 16 A DC névleges áramú fotovoltaikus szakaszoló-kapcsoló

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

1 string távlekapcsolása akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

Több stringből álló rendszerek stringenkénti távlekapcsolására, amikor a lekapcsolásokat a napelemekhez közel kell elhelyezni, illetve

Több stringből és több épületbe belépési ponttal rendelkező rendszereknél a távlekapcsolások megvalósítására mind kültéren, mind beltéren

Összetett topológiájú rendszereknél ExPL-DC..-1K kombinálva egyéb pl. ExPL-DC..-1K32s2, ..-2x-1K, ..-1K1T, ..-1K32s2-1T stb. elosztókkal

Az ExPL-DC..-1K védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

Az inverter túlfeszültség-védelmének kiépítését

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV szakaszoló-kapcsoló fesz.csökk. kioldóval, 1000VDC, közvetlen csatlakozás, 1string/1MPPT, IP65

ExPL-DC..-1K elosztók általános ismertetése

PV szakaszoló-kapcsoló távlekapcsolással

1 vagy több stringes rendszerek stringenkénti távlekapcsolására

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Szakaszoló-kapcsoló a DC oldal távlekapcsolására

Feszültség­csökkenési vagy munkaáramú kioldóval

1 string / 1 MPPT

max. 500 és 1000 V DC

max. 16 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 string / 1 MPPT helyi és távlekapcsolására

1 db 16 A DC névleges áramú fotovoltaikus szakaszoló-kapcsoló

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

1 string távlekapcsolása akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

Több stringből álló rendszerek stringenkénti távlekapcsolására, amikor a lekapcsolásokat a napelemekhez közel kell elhelyezni, illetve

Több stringből és több épületbe belépési ponttal rendelkező rendszereknél a távlekapcsolások megvalósítására mind kültéren, mind beltéren

Összetett topológiájú rendszereknél ExPL-DC..-1K kombinálva egyéb pl. ExPL-DC..-1K32s2, ..-2x-1K, ..-1K1T, ..-1K32s2-1T stb. elosztókkal

Az ExPL-DC..-1K védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

Az inverter túlfeszültség-védelmének kiépítését

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV szakaszoló-kapcsoló munkaáramú kioldóval, 1000VDC, közvetlen csatlakozás, 1string/1MPPT, IP65

ExPL-DC..-1K elosztók általános ismertetése

PV szakaszoló-kapcsoló távlekapcsolással

1 vagy több stringes rendszerek stringenkénti távlekapcsolására

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Szakaszoló-kapcsoló a DC oldal távlekapcsolására

Feszültség­csökkenési vagy munkaáramú kioldóval

1 string / 1 MPPT

max. 500 és 1000 V DC

max. 16 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 string / 1 MPPT helyi és távlekapcsolására

1 db 16 A DC névleges áramú fotovoltaikus szakaszoló-kapcsoló

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

1 string távlekapcsolása akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

Több stringből álló rendszerek stringenkénti távlekapcsolására, amikor a lekapcsolásokat a napelemekhez közel kell elhelyezni, illetve

Több stringből és több épületbe belépési ponttal rendelkező rendszereknél a távlekapcsolások megvalósítására mind kültéren, mind beltéren

Összetett topológiájú rendszereknél ExPL-DC..-1K kombinálva egyéb pl. ExPL-DC..-1K32s2, ..-2x-1K, ..-1K1T, ..-1K32s2-1T stb. elosztókkal

Az ExPL-DC..-1K védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

Az inverter túlfeszültség-védelmének kiépítését

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV szakaszoló-kapcsoló fesz.csökk. kioldóval, 2 string, 1000VDC, Plug'n'Power MC4 csatlakozás, 2string/1MPPT, IP65

ExPL-DC..-1K32s2 elosztók általános ismertetése

PV szakaszoló-kapcsoló közösített string-pár távlekapcsolással

2 vagy több stringes rendszerek közösített string-páronkénti távlekapcsolására

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Szakaszoló-kapcsoló a DC oldal távlekapcsolására

Feszültség­csökkenési vagy munkaáramú kioldóval

2 string / 1 MPPT

max. 500 és 1000 V DC

max. 32 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

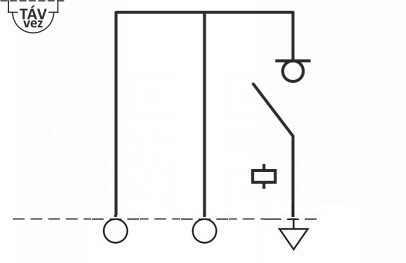

2 string / 1 MPPT helyi és távlekapcsolására

1 db 32 A DC névleges áramú fotovoltaikus szakaszoló-kapcsoló

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Közösített string-pár távlekapcsolása akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

A string-pár közösítését követően egy kábellel lehet az inverterig a további nyomvonalt kiépíteni

Több stringből álló rendszereknél a stringek párosításaival a távlekapcsolás készülékeinek számát csökkenteni lehet, valamint az  inverterig a további kábelek száma is csökken

Összetett topológiájú rendszereknél ExPL-DC..-1K32s2 kombinálva egyéb pl. ExPL-DC..-1K, ..-2x-1K, ..-1K1T, ..-1K32s2-1T stb. elosztókkal

Az ExPL-DC..-1K32s2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

Az inverter túlfeszültség-védelmének kiépítését

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV szakaszoló-kapcsoló munkaáramú kioldóval, 2 string, 1000VDC, Plug'n'Power MC4 csatlakozás, 2string/1MPPT, IP65

ExPL-DC..-1K32s2 elosztók általános ismertetése

PV szakaszoló-kapcsoló közösített string-pár távlekapcsolással

2 vagy több stringes rendszerek közösített string-páronkénti távlekapcsolására

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Szakaszoló-kapcsoló a DC oldal távlekapcsolására

Feszültség­csökkenési vagy munkaáramú kioldóval

2 string / 1 MPPT

max. 500 és 1000 V DC

max. 32 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

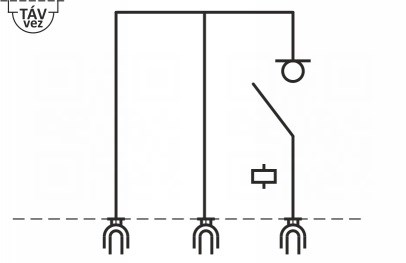

2 string / 1 MPPT helyi és távlekapcsolására

1 db 32 A DC névleges áramú fotovoltaikus szakaszoló-kapcsoló

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Közösített string-pár távlekapcsolása akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

A string-pár közösítését követően egy kábellel lehet az inverterig a további nyomvonalt kiépíteni

Több stringből álló rendszereknél a stringek párosításaival a távlekapcsolás készülékeinek számát csökkenteni lehet, valamint az  inverterig a további kábelek száma is csökken

Összetett topológiájú rendszereknél ExPL-DC..-1K32s2 kombinálva egyéb pl. ExPL-DC..-1K, ..-2x-1K, ..-1K1T, ..-1K32s2-1T stb. elosztókkal

Az ExPL-DC..-1K32s2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

Az inverter túlfeszültség-védelmének kiépítését

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV szakaszoló-kapcsoló fesz.csökk. kioldóval, 2 string, 1000VDC, sorkapocsra csatlakozás, 2string/1MPPT, IP65

ExPL-DC..-1K32s2 elosztók általános ismertetése

PV szakaszoló-kapcsoló közösített string-pár távlekapcsolással

2 vagy több stringes rendszerek közösített string-páronkénti távlekapcsolására

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Szakaszoló-kapcsoló a DC oldal távlekapcsolására

Feszültség­csökkenési vagy munkaáramú kioldóval

2 string / 1 MPPT

max. 500 és 1000 V DC

max. 32 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

2 string / 1 MPPT helyi és távlekapcsolására

1 db 32 A DC névleges áramú fotovoltaikus szakaszoló-kapcsoló

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Közösített string-pár távlekapcsolása akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

A string-pár közösítését követően egy kábellel lehet az inverterig a további nyomvonalt kiépíteni

Több stringből álló rendszereknél a stringek párosításaival a távlekapcsolás készülékeinek számát csökkenteni lehet, valamint az  inverterig a további kábelek száma is csökken

Összetett topológiájú rendszereknél ExPL-DC..-1K32s2 kombinálva egyéb pl. ExPL-DC..-1K, ..-2x-1K, ..-1K1T, ..-1K32s2-1T stb. elosztókkal

Az ExPL-DC..-1K32s2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

Az inverter túlfeszültség-védelmének kiépítését

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.

ExPL-DC elosztó, 1 PV szakaszoló-kapcsoló munkaáramú kioldóval, 2 string, 1000VDC, sorkapocsra csatlakozás, 2string/1MPPT, IP65

ExPL-DC..-1K32s2 elosztók általános ismertetése

PV szakaszoló-kapcsoló közösített string-pár távlekapcsolással

2 vagy több stringes rendszerek közösített string-páronkénti távlekapcsolására

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Szakaszoló-kapcsoló a DC oldal távlekapcsolására

Feszültség­csökkenési vagy munkaáramú kioldóval

2 string / 1 MPPT

max. 500 és 1000 V DC

max. 32 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

2 string / 1 MPPT helyi és távlekapcsolására

1 db 32 A DC névleges áramú fotovoltaikus szakaszoló-kapcsoló

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

Közösített string-pár távlekapcsolása akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

A string-pár közösítését követően egy kábellel lehet az inverterig a további nyomvonalt kiépíteni

Több stringből álló rendszereknél a stringek párosításaival a távlekapcsolás készülékeinek számát csökkenteni lehet, valamint az  inverterig a további kábelek száma is csökken

Összetett topológiájú rendszereknél ExPL-DC..-1K32s2 kombinálva egyéb pl. ExPL-DC..-1K, ..-2x-1K, ..-1K1T, ..-1K32s2-1T stb. elosztókkal

Az ExPL-DC..-1K32s2 védelmi elosztó alkalmazása mellett javasolt megfontolni a DC oldal kialakításánál:

Az inverter túlfeszültség-védelmének kiépítését

A stringek zárlatvédelmének MSZ 2364 / HD 60364-7-712:2006 szerinti - szükségesség esetén - kialakítását

,melyekhez az ExPL-DC védelmi elosztó család kínálatában megoldásokat talál.
