ExPL-AC elosztó, 3 Fázis, megszakító (C32A), áram-védőkapcsoló (40A A 30mA), T2 túlfesz.védelem, 6kA, IP65, falon kívüli kivitel

ExPL-AC-3F-MFiT-IP65 elosztók általános ismertetése

3 fázisú AC elosztó – hálózati csatlakozáshoz

Napelemes rendszer AC hálózati csatlakozása komplex védelemmel

A napelemes ExPL-AC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek hálózati csatlakozásának biztonságos kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL AC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

Kismegszakítós zárlatvédelem

Áram-védőkapcsoló 30 mA hibaáram védelemmel

1+2 (T1+T2) illetve 2 (T2) osztályú túlfeszültség-védelem

3 Fázisú

230 / 400 V 50 Hz TN rendszerhez

max. 63 A

6 kA vagy 10 kA zárlati szilárdság

Kül- és beltéri alkalmazás

IP65 tokozás

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

Kismegszakító: 3 pólusú 6kA ill. 10kA – zárlat- és túlterhelésvédelem

Áram-védőkapcsoló: 4 pólusú – ‚A’ típusú, 30 mA hibaáram védelemmel

Túlfeszlevezető: 4 pólusú – 1+2. (T1+T2) illetve 2. (T2) osztály TN rendszerhez

Elosztó: IP65 védettségű, műanyag kiselosztó, falon kívüli kivitel

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, minőségi bizonyítvány)

Alkalmazási példák:

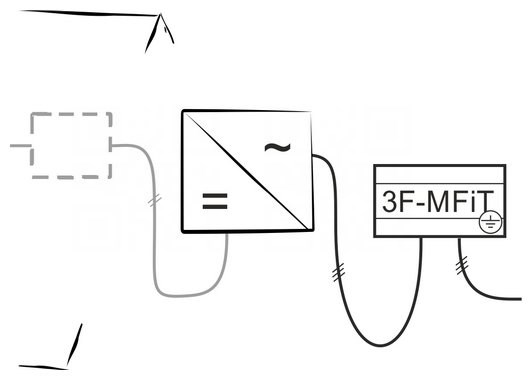

Inverter AC oldali csatlakozásának kialakítása kül- illetve beltéren elhelyezve
