ExPL-DC elosztó, 1 PV megszakító (10A) munkaáramú kioldóval, túlfesz.védelem (T2), 1000VDC, közvetlen csatlakozás, 1string/1MPPT, IP65

ExPL-DC..-1M1T elosztók általános ismertetése

PV kismegszakító túlfeszvédelemmel és távlekapcsolással

1 vagy több stringes rendszerek stringenkénti zárlatvédelme távlekapcsolással túlfeszvédelemmel

A napelemes ExPL-DC védelmi elosztók alkalmazása ideális választás a napelemes rendszerek biztonságos működésének kialakítására. A tervezésnek, gyártásnak és a prémium minőségű termékek használatának köszönhetően tökéletesen alkalmazkodnak a napelemes energetikai rendszerek speciális igényeihez.

Az ExPL DC napelemes elosztók 5 év garanciájukkal a minőségi rendszerek által támasztott követelményekhez igazodnak.

Főbb jellemzők:

PV kismegszakító a DC oldal zárlatvédelmére és távlekapcsolására

II. (T2) osztályú túlfeszlevezető

Feszültség­csökkenési vagy munkaáramú kioldóval

1 string / 1 MPPT

max. 500 és 1000 V DC

C karakterisztika, max. 20 A

Kül- és beltéri alkalmazás

UV- és hőálló, IP65 tokozás

Plug ’n’ Power csatlakozási technológia

MSZ 2364 / HD 60364-7-712:2006 és

OTSZ 5.0 irányelveknek megfelelő kialakítás

Műszaki paraméterek:

1 string / 1 MPPT zárlatvédelme helyi és távlekapcsolásssal

1 db II. (T2) osztályú túlfeszültség-levezető földeletlen DC oldalú rendszerekhez

1 db fotovoltaikus kismegszakító max. 20 A DC névleges áram

Távlekapcsolás

feszültségcsökkenési (220-240V/50Hz) vagy

munkaáramú kioldóval (110-450V/50Hz / 110-130V DC)

Csatlakoztatásra előkészítve, tömszelencés bevezetés a védettség biztosításához

Szállítás terjedelme: Szerelt elosztó átlátszó ajtóval (készülékek, vezetékek, MC4 csatlakozók/sorkapcsok*, tömszelencék, minőségi bizonyítvány)

Alkalmazási példák:

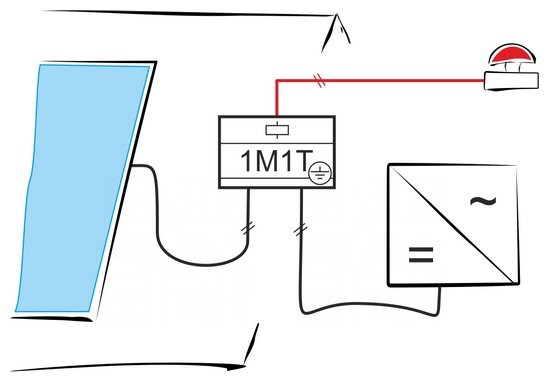

1 string zárlatvédelme távlekapcsolással és az inverter - adott MPPT bemenetének - túlfeszültség-védelme akár a napelemekhez közel kültéren, akár az épület belépési pontja közelében

Több stringből álló rendszerek stringenkénti zárlatvédelme távlekapcsolással, amikor a lekapcsolásokat a napelemekhez közel kell elhelyezni és az inverter - adott MPPT bemenetének - túlfeszültség védelmét is ki kell építeni illetve

Több stringből és több épületbe belépési ponttal rendelkező rendszereknél a zárlatvédelmek és távlekapcsolások megvalósítására mind kültéren, mind beltéren

Összetett topológiájú rendszereknél ExPL-DC..-1M1T kombinálva egyéb pl. ExPL-DC..-1M, ..-2x-1M stb. elosztókkal
